? 能量回收裝置簡介
“能量回收機”，是一種應用于海水淡化等膜法水處理工藝中的節能裝置。

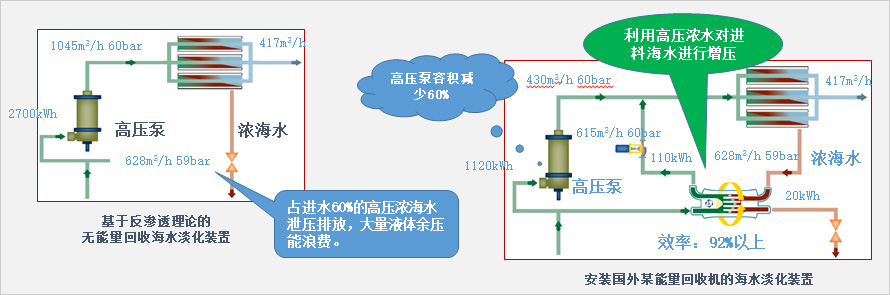

√ 能量回收裝置利用高壓濃水對進料海水進行增壓，可使高壓泵容量下降60%。
√ 應用能量回收裝置，可使海水淡化能耗下降50%以上。
? 能量回收機應用現狀及產業困境
| 技術名稱 | 能量回收機 |
| 主要應用領域 | ①海水淡化 ②工業脫鹽 ③環保水處理 |
| 主要供應商及產品 | ①美國ERI公司的PX壓力交換器 ②瑞士CALDER AG公司的DWEER功能交換器 |
| 我國每年進口額 | >65億人民幣 |
| 需要解決的核心技術問題 | |
| ◆ 能量回收裝置價格昂貴，投資回報比低，廣大用戶存在“上不起，用不起”的問題，通常只應用在海水淡化等大型項目領域。 ◆ 運行費用高，維護要求苛刻，備件周期長。 ◆ 存在技術及材料專利壁壘，國產化仿制困難，性能及可靠性有差距。急需從能量回收原理上進行革命性的創新。 ◆ 透平式能量回收裝置，通常需要經過“壓能-機械能-壓能”兩步轉換過程，原理和制造技術上存在盲點死區，壓能轉換部件效率低，能量回收效率一般在50~70%之間。 ◆ PX能量回收裝置通常利用反滲透系統排出的高壓濃水直接增壓進料海水的方式來回收能量，能量回收效率一般在92~95%之間，但還是存在帶壓濃水排放，不能從原理上解決能量泄漏問題，并且該系統設備成本高，壓能轉換部件容易堵塞。 | |

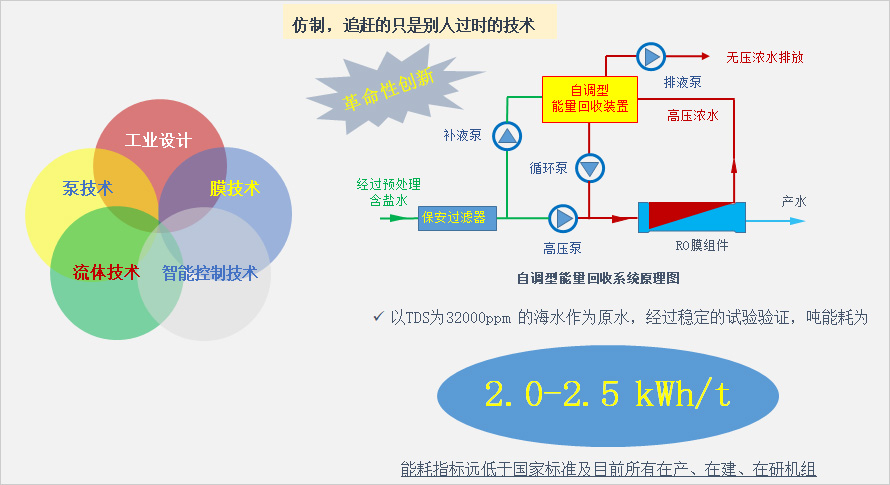

? 自調型能量回收系統概述
? 自調型能量回收系統節能原理
節能原理（1）:泵系統的特性
? 設定進水含鹽量及出水指標，根據膜組參數，自動匹配系統流量、壓力、時間參數
單周期膜前壓力曲線
特點：鹽水濃度逐漸上升，是時間相關函數。
自動調節高壓泵工作頻率，系統始終運行在最佳工況點。
節能原理（2）：膜系統特性
? 有別于傳統的恒壓加壓方式，壓力隨滲透壓變動。膜前壓力始終高于滲透壓和膜面及管道壓力20米揚程，產水壓力及流量穩定。
節能原理（3）：液體的固有特性
? 液體不可壓縮，不能儲存壓力
工作時高壓作用于膜腔產水，無濃水排出。
達標濃水無壓排放，壓力無損耗、無泄漏，理論上能量回收率99%。

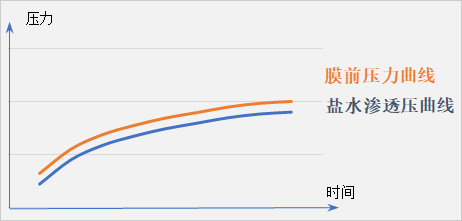

多周期連續工作膜前壓力曲線
? 自調型能量回收系統技術優勢
? 處理范圍廣：適用于 TDS：2000ppm~70000ppm，用途涵蓋
? 苦咸水
? 海水淡化
? 各個濃度的工業含鹽廢水
? 濃水的進一步濃縮，實現濃水減量化
? 智能化
采用周期性循環工作的模式，通過調節時間周期就可以實現對產水水質、產水率、系統壓力的綜合調節
? 應用領域廣
可根據需求自行調節產水的濃度和產水量，組合簡單自由靈活，不需要特殊定制即可滿足絕大多數應用場景。
? 適配全面解決方案
配合瑜科多組分濃鹽水分質資源化技術和HCON高倍濃縮技術形成工業含鹽廢水處理及鹽湖提鋰&海淡濃海水提礦等完整工藝包。
優點 | 決定因素 | 決定因素 |
更 友 好 | 1、運行成本低 | 瑜科著力于打造”用得起“的能量回收技術，通過原理創新研制出的自調型能量回收系統結構簡單無運動部件，成本更低。 |
2、噪音低 | 內循環工作模式無需電機驅動，極大減少了組件由于物理摩擦而產生的噪音，小于60分貝。 | |
3、體積小 | 自調型能量回收系統配合瑜科專利的”膜泵集成系統“使用，將循環水泵和反滲透膜組件集成為一體?；诹黧w理論，通過對泵和膜系統的科學匹配，極大的提高了膜效率，減少膜組件的用量。低膜系統建造成本的同時節約空間可達40%。 | |
4、流量范圍寬 | 流量范圍 0.2m3/h-80m3/h，能使用更少的機組實現更高的處理量，尤其適用于各種規模工業污水處理領域。 | |
5、服務易到位 | 五年免維護；本土優勢，響應快，配件集全，維修維護方便，技術服務易到位 |

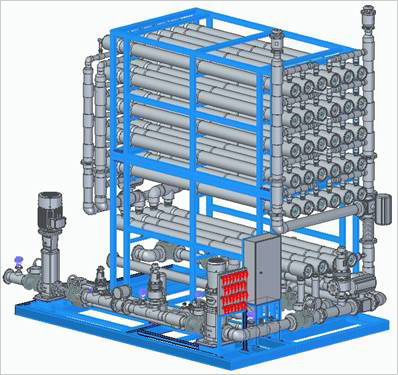

ZT-80能量回收裝置系統
優點 | 優點 | 描述和說明 |
更高效 | 1、原理先進 | 全新的技術原理和工藝，回收效率達到99%。 |
2、密封 | 無泄漏，產水及濃水無壓力排放 | |
| 3、壓力損失少 | 充分利用流體技術，優化流道和匹配合適流速，減少沿程裝置壓力損失 | |
| 4、無摩擦損失 | 無運動部件，無摩擦損失。 | |
更安全 | 1、抗汽蝕 | 優選耐腐蝕的不銹鋼材料和玻璃鋼材料，抗汽蝕、抗沖擊性能好，系統性能更安全、更穩定。 |
| 2、抗沖擊 | ||
3、無運動部件 | 無運動部件，無磨損，無摩擦損失，使用壽命與設備材質的抗腐蝕壽命相當，通?？蛇_(dá)10年以上。 | |
| 4、抗腐蝕材料 | 主體采用優質耐腐蝕不銹鋼，過流材質可采用陶瓷。 |

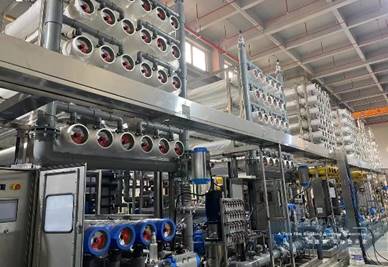

應用自調型能量回收技術的3600m3/d廢水處理工程現場

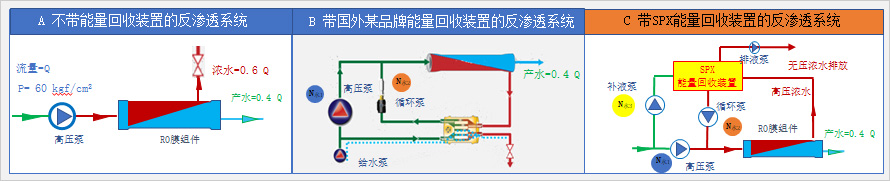

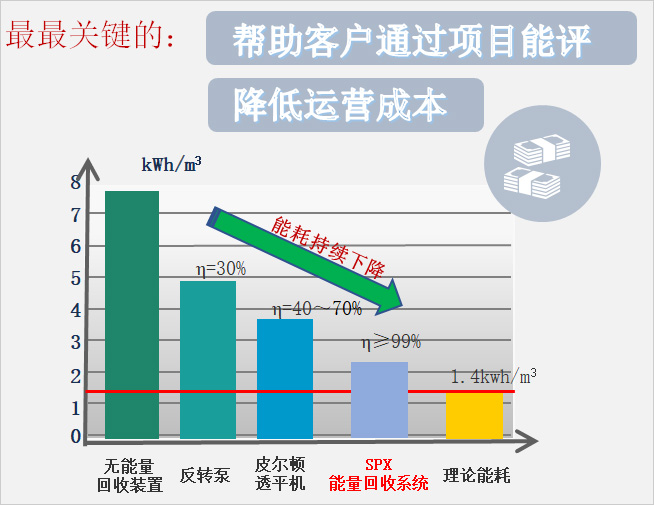

? 能量回收裝置節能原理對比

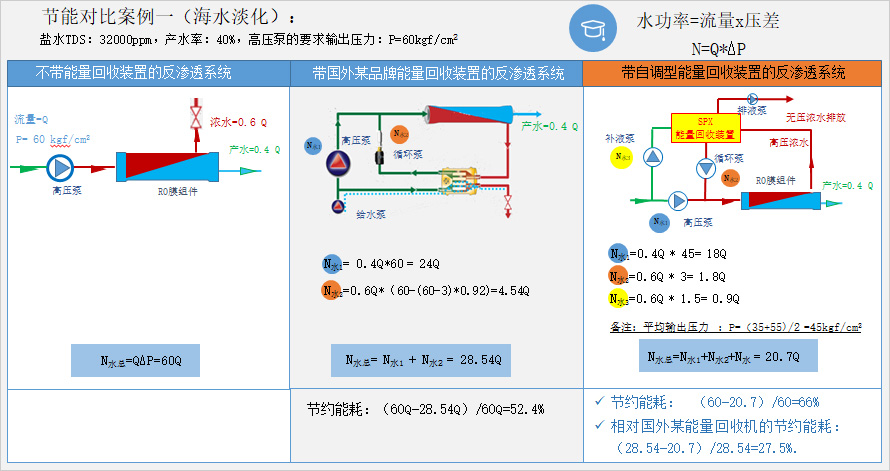

節能對比（產水80t/h，年運行時間8000小時，電費以0.5元/kWh為例）：
鹽水TDS：32000ppm，產水率：40%，高壓泵的要求輸出壓力：P=60kgf/c㎡
噸水電耗（kWh） | 7.5 | 3.6 | 2.5 | |
年度電耗（萬kWh） | 480 | 231 | 160 | |
年度電費（萬元） | 240 | 116 | 80 | |
| 年節約電費（萬元） | 0 | 124（相對于A) | 160（相對于A) | 36(相對于B） |
| 能量回收設備成本（萬元） | 0 | ≈180 | ≈160 | |
| 投資回收期（月） | 180/124*12≈18（相對于A） | 160/160*12≈12（相對于A) | ||
